Serie Mater 8 Colore senza ingranaggi Stampante Flexo YTE81000

Tipo di pagamento: T/T

Trasporti: Ocean

Ottieni l'ultimo prezzo

contattaci ora

Caratteristiche del prodotto Capacità di fornitura e informazioni ag...

Descrizione del prodotto

Serie Mater 8 colori 1000mm Yte81000 Tipo di manica senza ingranaggi Flexo Printing Machine

Il tipo di attrezzatura per tipo di manicotto della serie master è un tipo di pressa di stampa flessografica ad alte prestazioni progettate per una precisione e una durata superiori. Come esempio principale di una macchina per la stampa Flexo CI , il suo solido sistema guidato gli ingranaggi garantisce una precisione di registrazione eccezionale e una qualità di stampa costante, anche ad alta velocità. Questa macchina per la stampa Flexo guidata per ingranaggi Master Series è progettata per la stampa su una vasta gamma di materiali flessibili, tra cui documenti e film in plastica come PE, Bopp, PVC e PET.

Ideale per produrre applicazioni di imballaggio esigenti come sacchetti di carta alimentare, borse di supermercati, sacchetti non tessuti, sacchetti e imballaggi per abbigliamento, questa stampa sfrutta la tecnologia servo avanzata. L'integrazione di un meccanismo di stampante flessografico basato su ingranaggio servo fornisce controllo e sincronizzazione senza pari per lavori complessi. Disponibile in configurazioni versatili come una macchina da stampa CI Flexo CI Flexo , questa macchina per la stampa flessografica centrale (batteria centrale) rappresenta l'apice dell'efficienza e dell'affidabilità per i moderni convertitori di imballaggio.

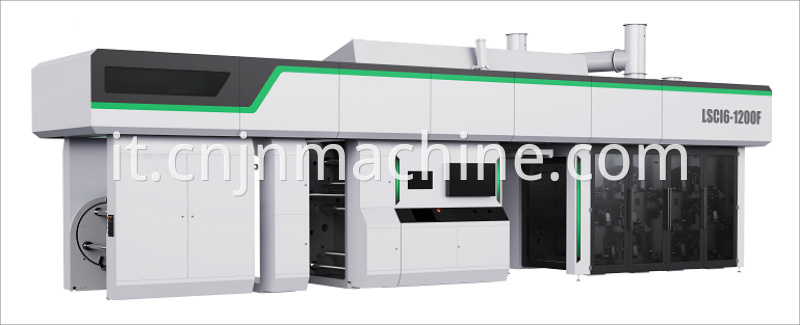

Ri: foto della macchina solo per riferimento.

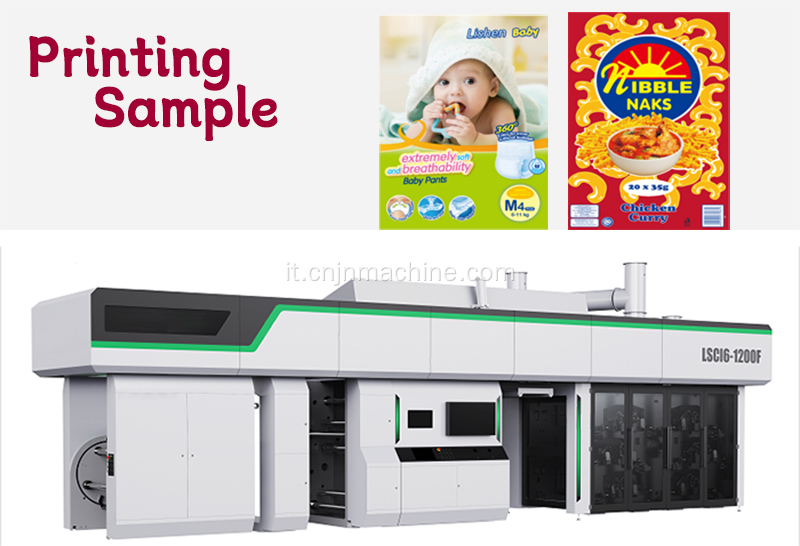

Campione di stampa

Industria delle applicazioni

Specifiche tecniche

Model	Master Series YTE81000
Max Width Of Material	1000mm
Printing color	8 colors
Max. Width of Printing	960mm
Machinery mechanical speed	500m/min
Max. Speed of Material Printing	350-450m/min, according to different material and print design
Material	Paper (less than 65gsm),PE,PET,BOPP,PVC
Max. Printing Length (Repeat)	360mm-960mm
Printing Cylinder	Sleeve type
Ceramic Anilox Roller	Sleeve type
Max. Unwind / Rewind Dia	Ф800mm
Adhesive Tape Thickness	0.38mm
Thickness of Plate	1.7mm, 1.14mm, 2.84mm，2.28mm Or as your request
Registration Precision	±0.08mm
Heating Method	Electric heating
Ink	Water base ink or solvent ink
Power	Voltage:380V, 3PH, 50HZ/60HZ

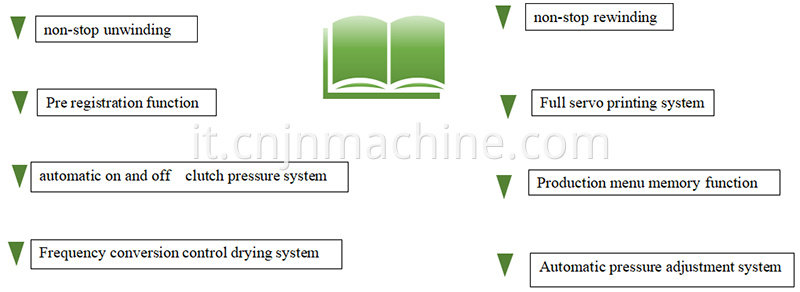

Descrizione della funzione principale

Attrezzatura principale e descrizione

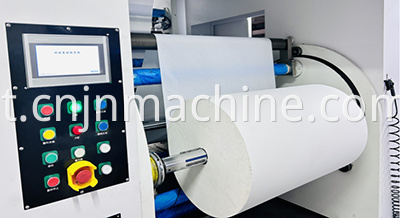

Parte 1 svolgimento e riavvolgimento

Non smettere di rilassarsi

Non smettere di riavvolgere

1. Drowing centrale, dotato di servo motore, controllo a circuito chiuso inverter.

2. Controllo della tensione: utilizzando il controllo a rulli galleggianti ultra luce, la compensazione automatica della tensione, il controllo del circuito chiuso (rilevamento della posizione del cilindro a basso attrito, controllo preciso della valvola di regolazione della pressione, allarme automatico o arresto quando il diametro del rotolo raggiunge il valore impostato).

4. Il diametro esterno dell'albero di espansione del gas è di 3 pollici e la modalità di serraggio dell'albero di espansione del gas è di tipo distaccato a 2 teste.

5. Il sistema EPC automatico è configurato prima della stampa.

6. Correzione automatica della posizione del bordo: il sistema EPC automatico è configurato prima della stampa.

7. Correzione automatica della posizione del bordo: impostare il sistema di rettifica della sonda a ultrasuoni EPC automatica a quattro rulli con il massimo funzionamento prima della stampa, che ha una funzione di ritorno manuale / automatica / centrale e la traduzione sinistra e destra può essere regolata.

8. Riavvolgimento non di arresto Ha la funzione di arresto automatico quando il materiale rotto e la manutenzione della tensione evitano la deviazione e la deviazione del substrato durante l'arresto

9. Re-rewinding non di arresto, dotato di servo motore, il controllo della tensione adotta il controllo del rullo a galleggiante ultra leggero, la compensazione automatica della tensione, il controllo a circuito chiuso, l'impostazione arbitraria di tensione di cono (rilevamento di posizionamento a basso cilindro, controllo della pressione di precisione di regolazione della pressione

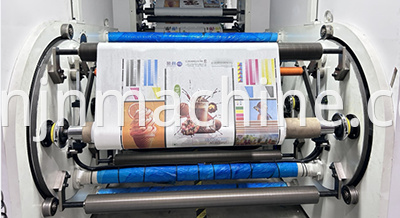

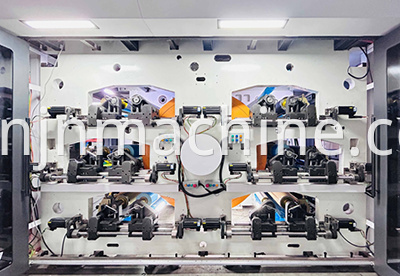

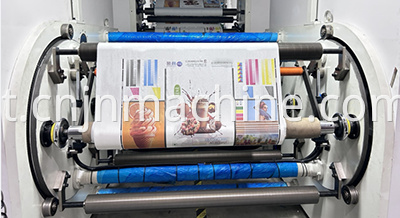

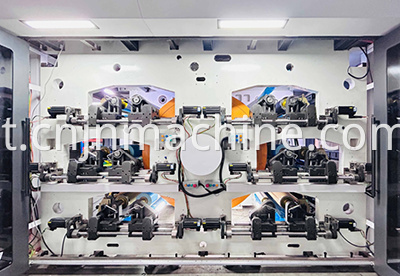

Parte 2 unità di stampa

Sistema cilindro a manica

1. Unità di stampa è costituita da telaio, rullo di tamburo centrale, rullo di stampa a manica, rullo anilox a manica, lama da medico da camera, sistema di alimentazione a inchiostro e un sistema di guida servo indipendente.

2. Metodo di stampa flessografico: l'unità di stampa è distribuita attorno al tamburo centrale sotto forma di satellite

3. Guidato da albero elettronico senza ingranaggi.

4. Il lato dell'unità di stampa adotta la progettazione della finestra, è conveniente per gli operatori osservare il processo di stampa.

5. L'unità di stampa è dotata di operatori a due manici per un facile funzionamento.

6. Nel processo di accelerazione e compensazione automatica della pressione di stampa.

7. Ha la funzione di evitare automaticamente la testa del materiale quando si rilassano, si collegano e cambiano il materiale.

8. Lifter mobile, facile per l'operatore per accedere all'unità di stampa superiore.

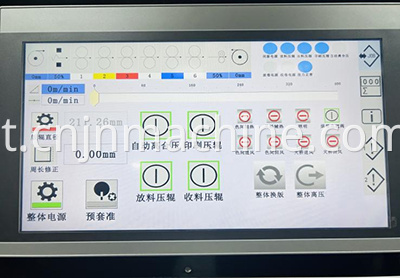

9. Con la fase della piastra di stampa e la gestione dei menu di produzione e la funzione di memoria.

10. La pressione tra il rullo della piastra e il cilindro di impressione centrale è guidata da 2 servi motori per colore e la pressione viene regolata da viti a sfera e doppie guide lineari superiori e inferiori, con funzione di memoria di posizione.

11. La pressione tra il rullo anilox e il rullo della piastra di stampa è guidata da 2 servi motori per ciascun colore e la pressione viene regolata da viti a sfera e guide lineari doppie superiori e inferiori, con funzione di memoria di posizione.

12. La pressione di stampa ha la funzione di rapido avanti e indietro, che può realizzare un movimento rapido e una regolazione precisa.

13. Ogni unità di stampa ha un controllo indipendente e può essere separata in qualsiasi momento.

14. La pressione di stampa può essere regolata automaticamente in base alla velocità e è possibile impostare i parametri e le autorizzazioni.

15. Drum centrale con sistema di raffreddamento ad acqua

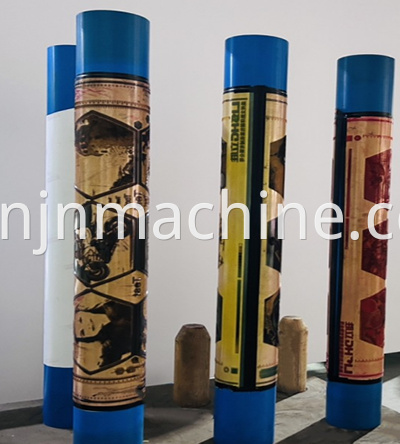

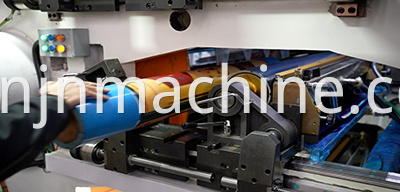

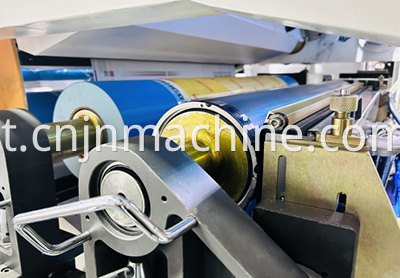

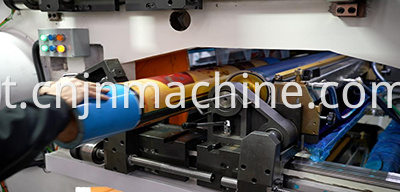

Cilindro a manica

1. Roller di stampa adotta la struttura di supporto di bloccaggio a sbalzo in-line e il cuscinetto a rulli di precisione a doppia linea è strettamente abbinato al mandrino di espansione dell'aria, che è conveniente e veloce per sostituire la manica.

2. Sleeve di cilindri da stampa importata dall'Europa.

3. È possibile utilizzare la manica del ponte.

4. Ogni cilindro di stampa a colori è guidato dal servo motore rockwell (AB).

5. L'allineamento longitudinale è la regolazione elettrica a 360 ° Servo e l'allineamento trasversale è la regolazione elettrica, con l'intervallo di regolazione massima di ± 10 mm.

6. Il movimento orizzontale del rullo di stampa è guidato da un motore sincrono.

7. Il perimetro della stampa può essere impostato in modo coerente nell'intervallo specificato.

8. La manica è facile da smontarsi e può essere gonfiata in qualsiasi posizione in cui il mandrino si interrompe.

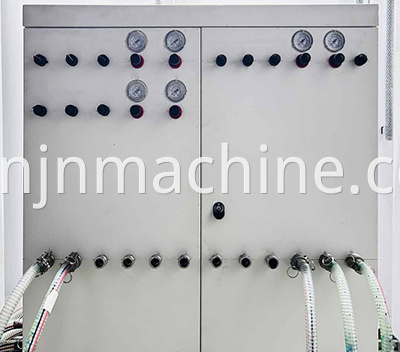

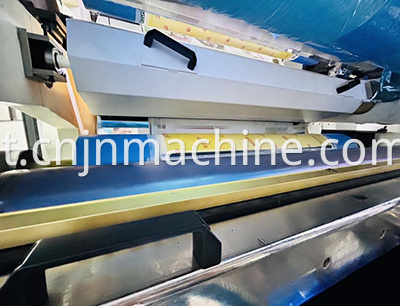

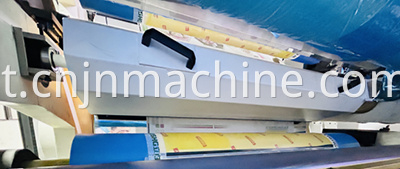

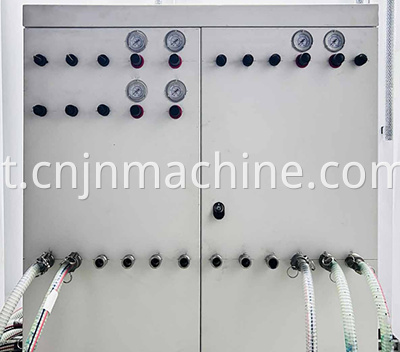

Sistema di circolazione e pulizia di inchiostro completamente automatico

1. Chamber Doctor Blade è realizzato in robusta costruzione in acciaio con un sistema di cambio rapido.

2. Profilo in lega di alluminio Cavità della lama dottore, inchiostro, ridurre la volatilizzazione del solvente, mantenere la viscosità dell'inchiostro e pulire.

3. È facile sostituire la lama del dottore e il blocco di tenuta della cavità nel tipo di lama del medico della camera e la pulizia è conveniente.

4. La lama medico in avanti e inversa è disposta nella cavità del dottor Blade.

5. La lama del medico inverso funge da sigillo. Attaccante Doctor Blade Atti raschiando l'inchiostro.

6. La pressione della lama del dottor si aggiunge per pneumatica, la pressione complessiva è uniforme, la pressione può essere regolata il meccanismo.

7. Fornitura a inchiostro Adottare la pompa pneumatica del diaframma.

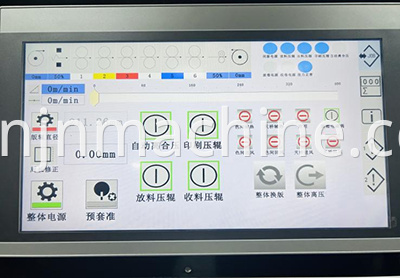

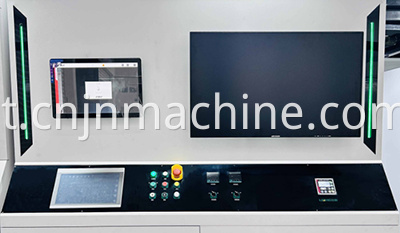

Sistema di ispezione online di stampa PLC e AI

1. Ispettore video ： Monitorare la qualità della stampa e la precisione della registrazione dei colori in ogni momento

2. Sistema di ispezione online di stampa AI ： Una telecamera industriale ad alta velocità scansiona l'immagine stampata in tempo reale e la visualizza in larghezza intera. Analizza in modo intelligente l'immagine scansionata e segna i punti di difetto dell'immagine.

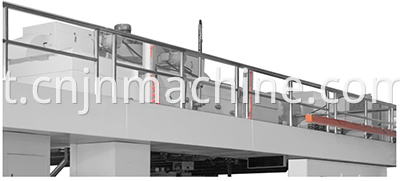

Parte 3 unità di asciugatura

Sistema di controllo della temperatura di conversione a frequenza completamente automatica

1. Post-pressione: asciugatura centralizzata adotta l'essiccazione dell'aria calda.

2. Controllo della temperatura costante continuo intelligente, struttura completamente chiusa, Air Box adotta la struttura di conservazione del calore.

3. Il volume dell'aria è controllato mediante conversione di frequenza e è possibile impostare la velocità della ventola.

4. Con la funzione dell'aria di restituzione secondaria, ridurre i rifiuti di energia

5. I metodi di riscaldamento possono scegliere il riscaldamento elettrico, il riscaldamento a vapore o il riscaldamento dell'olio.

6. Guide Roller nella casella di asciugatura adotta la forma attiva, la velocità è sincronizzata con il computer host

7. La lunghezza della scatola di essiccazione orizzontale è di 4,5 m

8. Temperatura massima dell'aria calda 80 ℃ (temperatura ambiente 20 ℃)

9. Velocità del vento del canale di asciugatura 5 ～ 30 m/s
